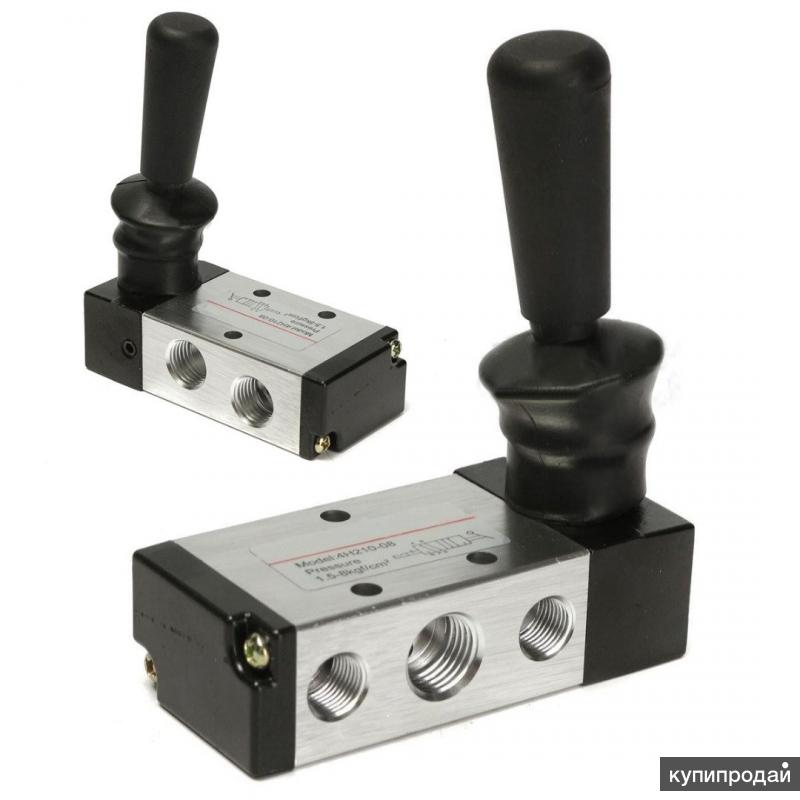

Пневмораспределители 4Н с ручным управлением.

Используются в случаях когда необходимо локальное управление исполнительными механизмами в ручном режиме.
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".
Управление: Ручное, осуществляется путем переключения рукоятки распределителя. В зависимости от модификации, распределители имеют рукоятку с фиксацией или с пружинным возвратом.
Конструкция: Относятся к распределителям золотникового типа с прямым ручным управлением.
Функции переключения: Линейка пневмораспределителей с ручным управлением включает в себя все самые распространенные функции переключения для 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей :
• Боковой монтаж на плоскость (через сквозные отверстия в корпусе).
• Монтаж на передней панели щита (через отверстие 22 мм, фиксируется гайкой на рукоятке).
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
Общие технические характеристики пневмораспределителей
Параметр Значение
Максимально допустимое давление 12 бар
Рабочее давление 0…8 бар
