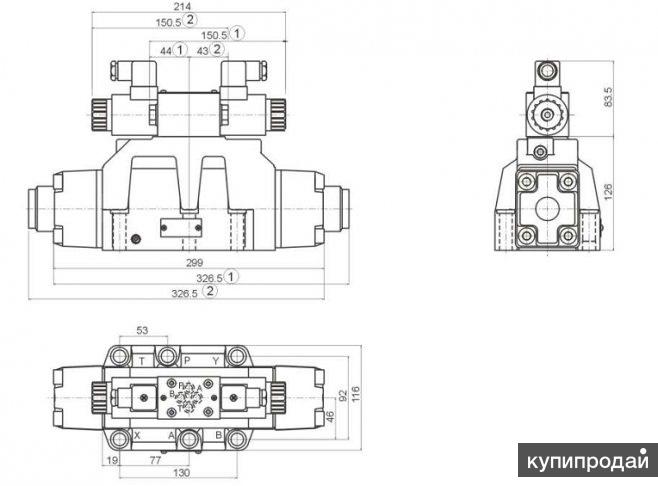

Гидрораспределитель 1 Р203

Гидрораспределители с электрогидравлическим управлением 1Р203 золотникового типа применяются в станочном гидроприводе с максимальным расходом до 650 л/мин и давлением до 350 бар. При электрогидравлическом управлении используется пилот ВЕ6.34 для трехпозиционных распределителей, пилот ВЕ 6.574А для двухпозиционных(кроме схем с двухсторонним управлением). Для гидрораспределителей типа 1Р203 существует 4 варианта подвода потока управления и слива управляющего золотника (см.ниже).

Yuken Rexroth ГОСТ Усл.обозначение
- - АЛ1 подвод от независимого потока, слив независимый

X T АЛ2 подвод от независимого потока, слив соединен с общим сливом

Y E АЛ3 подвод от основного потока, слив независимый

XY ET АЛ4 подвод от основного потока, слив соединен с общим сливом

Технические характеристики:

Характеристика 1РН203
Рабочее давление, макс. порты P,А,В, Мпа 28
Рабочее давление, макс. Порт Т, Мпа 10
Рабочее давление, макс. Порт Y, Мпа 10
Минимальное давление управления, Мпа 1,3
Рабочая жидкость минеральное масло, эфир фосфор. Кислоты
Температура рабочей жидкости -20С-70С
Вязкость, мм2/с 2,8-380
Защита IP65
Масса с одним соленоидом, кг 17,6
Масса с двумя соленоидами, кг 18
Масса 1РН203 16,5
Требование к чистоте рабочей жидкости Не ниже девятого класса по NAS1638
