Цанговые фитинги

Цанговые фитинги с предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана .
Каталог-быстроразъемные цанговые фитинги
Цанговые фитинги серий (резьба-цанга)

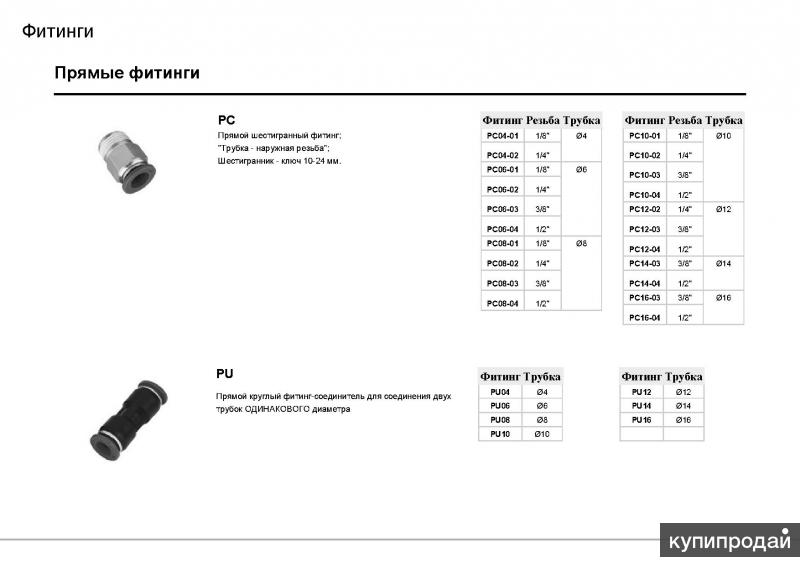

PC, PCF, PMF – прямой цанговый фитинг,

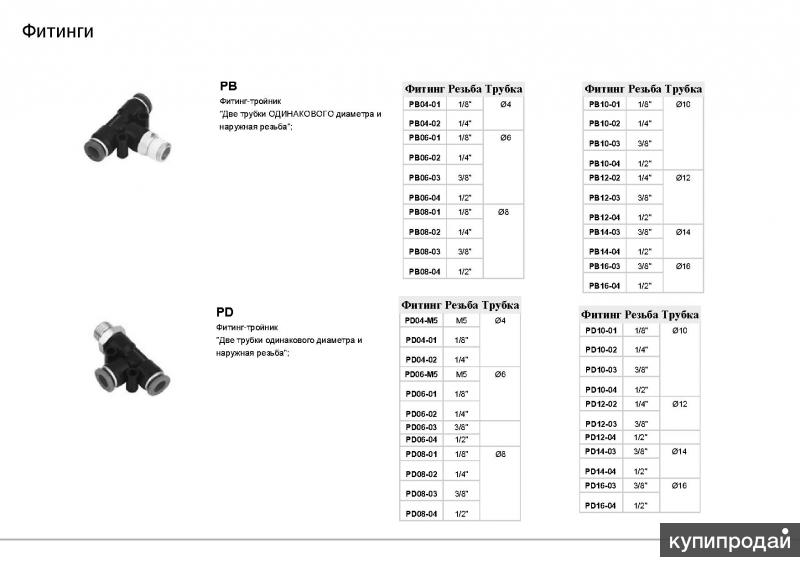

PB, PD – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,

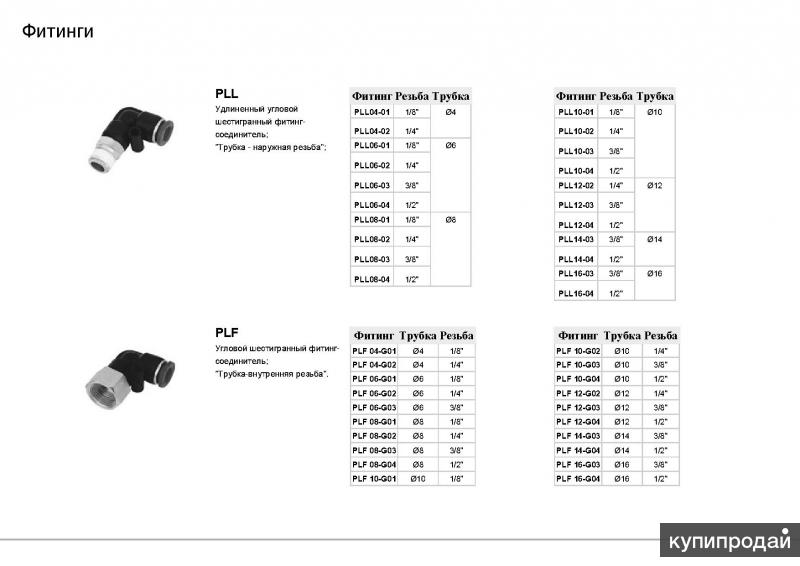

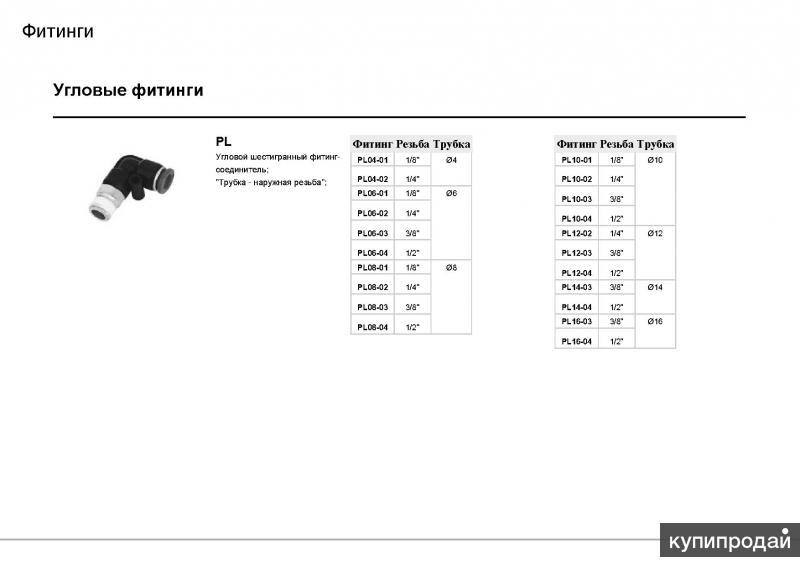

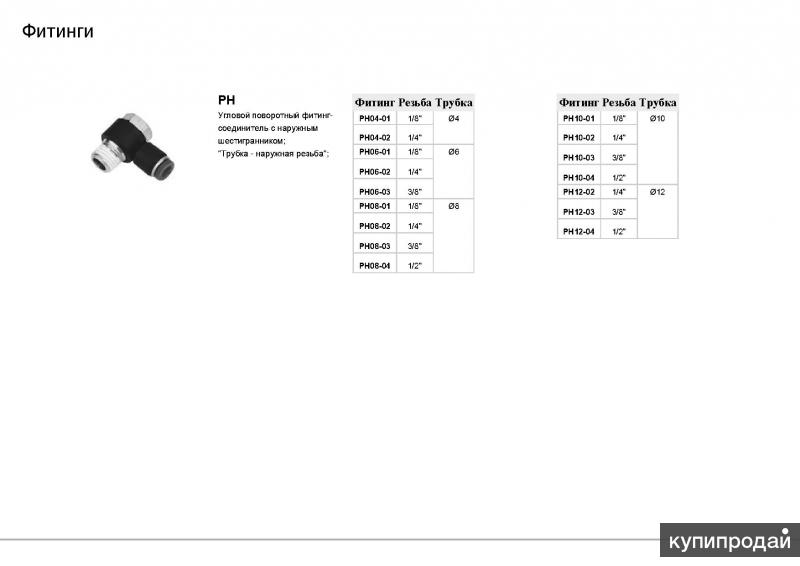

PH, PL, PLL – угловой цанговый фитинг,

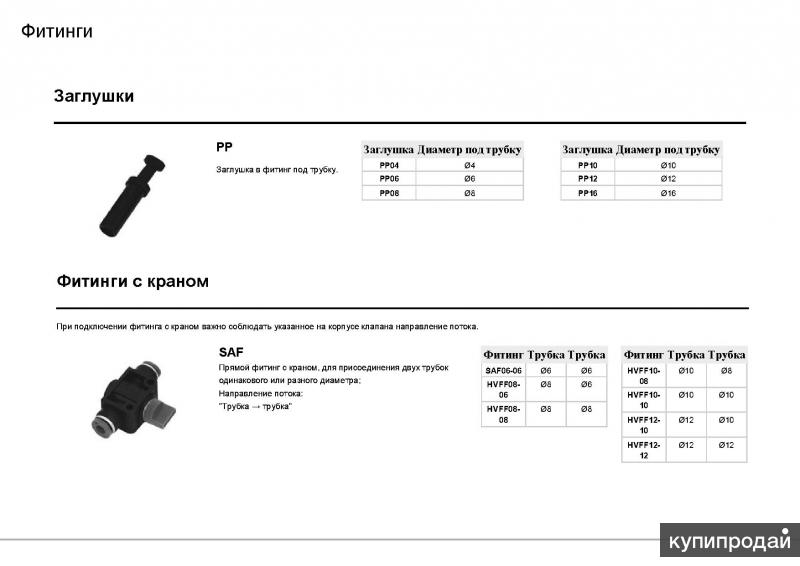

HVFS – фитинг цанговый с отсечным краном,
PHF– угловой фитинг, резьба-цанга,

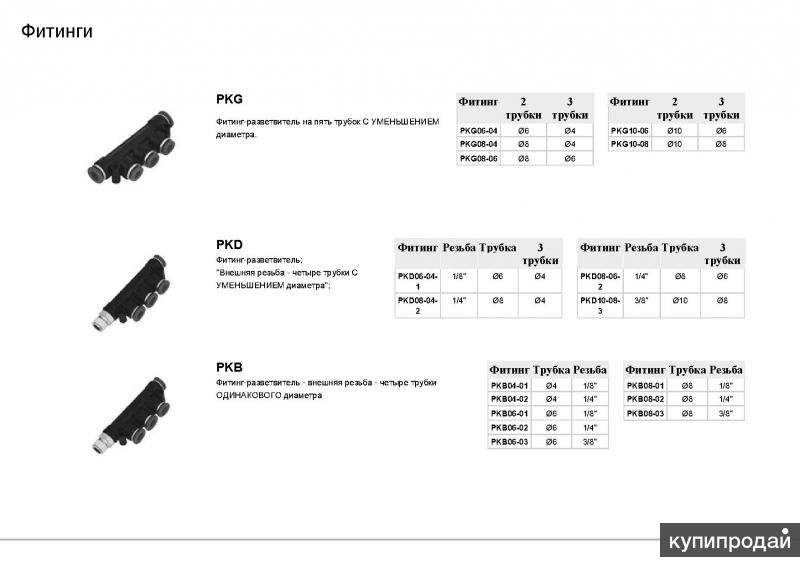

PKB – разветвитель Т-образный, резьба - цанга (4трубки).

Цанговые фитинги серий (цанга-цанга)
PU – соединитель трубок цанговый,

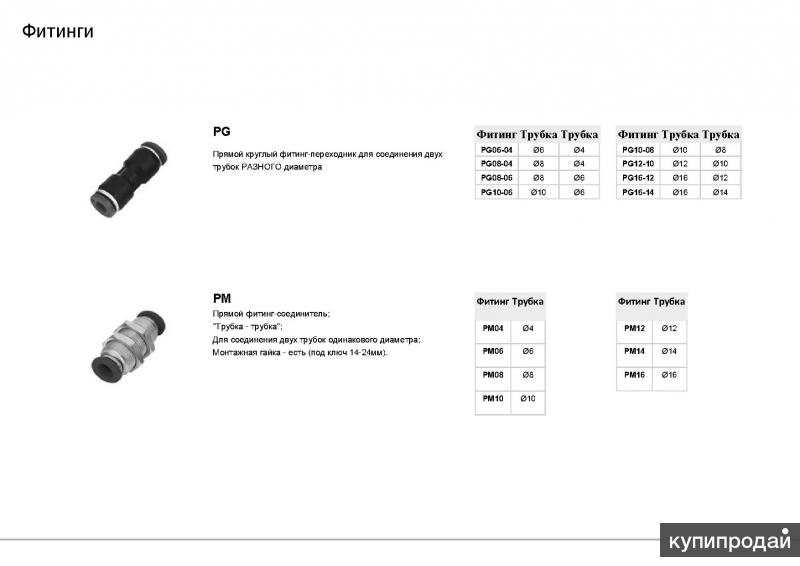

PM – цанговый фитинг с монтажными гайками,

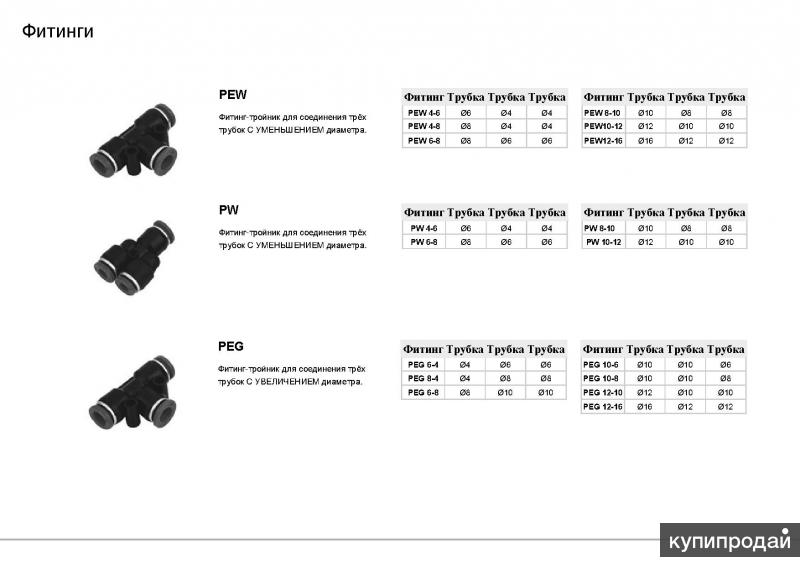

PW – тройник-переходник цанговый,
PG – переходник цанговый,

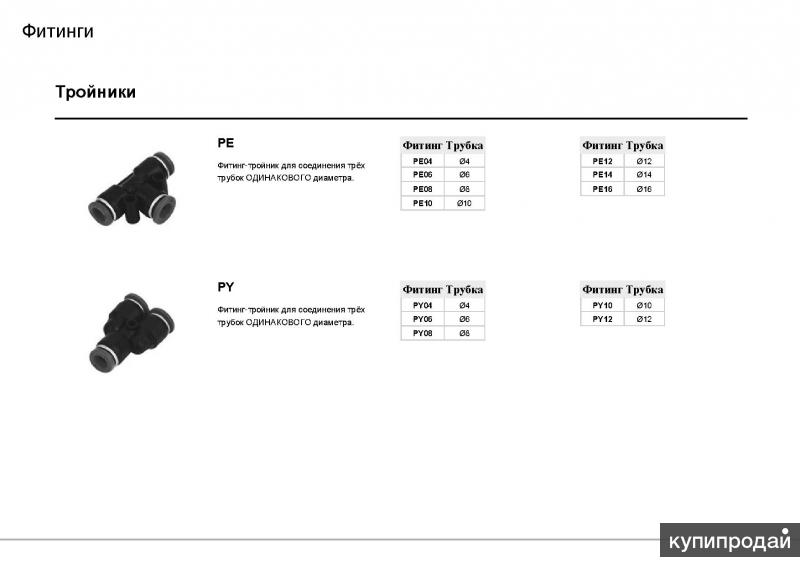

PE – тройник-разветвитель цанговый Т-образный,

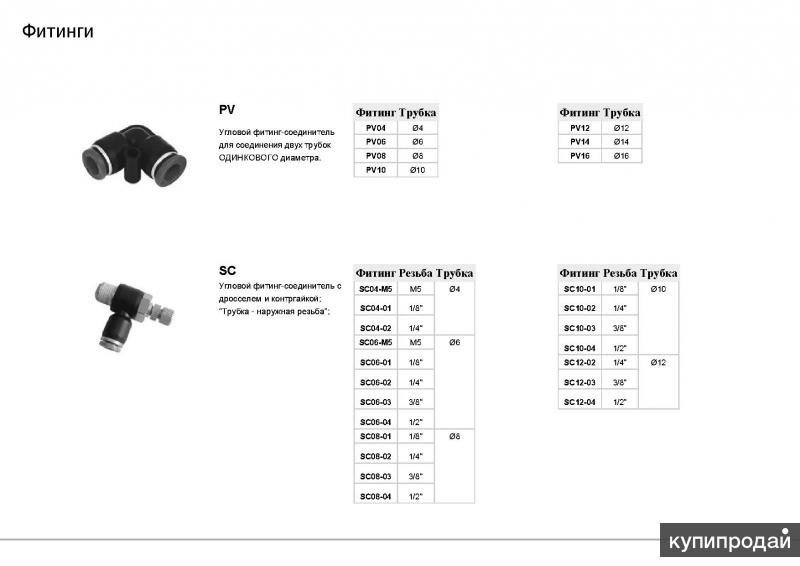

PV – угловой цанговый фитинг,
PY – тройник-разветвитель цанговый Y-образный,

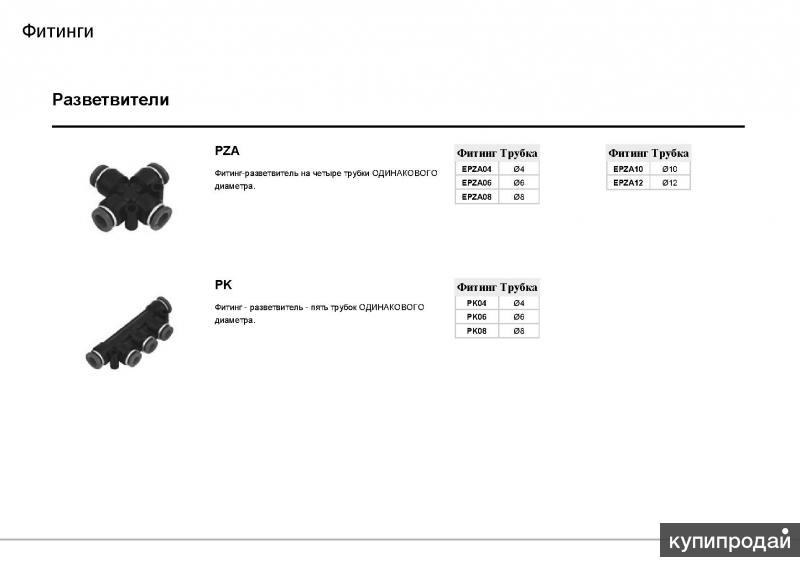

PZA – разветвитель крестообразный цанговый,
PLJ – угловой фитинг, цанга-трубка,
PYJ – тройник-разветвитель Y-образный, цанга-цанга-трубка,
PGJ – переходник прямой, цанга - трубка,
PEG – тройник-разветвитель цанговый Т-образный c увеличением диаметра,
PK – разветвитель цанговый для 5ти пневматических трубок.

Резьба трубная цилиндрическая
Обозначение Число ниток N
на 1" Шаг резьбы
S, mm Наружный диаметр
резьбы, мм Средний диаметр
резьбы, мм Внутренний диаметр
резьбы, мм
G1/8" 28 0,907 9,729 9,148 8,567
G1/4" 19 1,337 13,158 12,302 11,446
G3/8" 19 1,337 16,663 15,807 14,951
G1/2" 14 1,814 20,956 19,754 18,632
G3/4" 14 1,814 26,442 25,281 24,119
G7/8" 14 1,814 30,202 29,040 27,878
G1" 11 2,309 33,250 31,771 30,292

Рабочее давление: 0-0,8 МПа;
Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";
Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм
Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.
