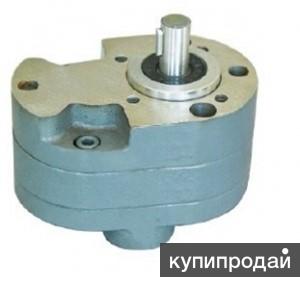

CB-B шестеренный насос низкого давления

Описание

CB-B шестеренный насос низкого давления с внешним зацеплением и двумя шестернями. Насос используется для перекачки минерального масла с вязкостью 1 ~ 8 ° с температурой масла 10 до 60 °например: гидравлического масла, машинного масла, мазута и т.д. Этот насос широко используется для системы источников питания в станках, гидравлических машинах и инженерных машин гидравлической системы, или используется как масляный насос, смазочные насос, топливный насос в станции разбавления масла, металлургии, горнодобывающей, нефтяной, химической промышленности, текстильной промышленностях и т.д.
Обозначение насоса: (Х) СВ-B 2,5 F

X-шлицивой вал
CB- наименование насоса
В - наминальное давление 2,5 МПа
2,5 литраж насоса
F - испонение с левым вращением вала
Технические характеристики
Наименование Литраж л/мин Давление МPа Скорость об/мин Мощность квт Масса кг.
CB-B2.5 2,5 2,5 1450 0,18 1,60
CB-B4 4 0,21 1,70
CB-B6 6 0,31 1,80
CB-B 10 10 0,51 2,10
CB-B16 16 0,82 4,20
CB-B20 20 1,30 4,40
CB-B25 25 0,10 4,60
CB-B32 32 1,65 5,00
CB-B40 40 2,10 7,20
CB-B50 50 2,60 7,60
CB-B63 63 3,30 7,80
CB-B80 80 4,10 12,60
CB-B100 100 5,10 13,30
CB-B125 125 6,50 14,50
CB-B160 160 8,20 15,60

Габаритные и присоединительные размеры

МОДЕЛЬ c E H c, c2 D (f18) D d (h7) E, T b M K,
CB-B2.5 79 66 96 25 30 Ф35 Ф50 Ф12 35 30 4 M6 ZX
CB-B4 82
CB-B6 86
CB-B10 94
CB-B16 107 90 132 30 35 Ф50 Ф65 Ф16 50 42 5 M8 zX
CB-B20 111
CB-B25 115
CB-B32 121
CB-B40 132 102 154 35 40 Ф55 Ф80 Ф22 55 52 6 M8 zr
CB-B50 138
CB-B63 144
CB-B80 158 121 186 45 50 Ф70 Ф95 Ф30 65 65 8 M8 Z1/f
CB-B100 165
CB-B125 174
CB-B160 186 Ф35
