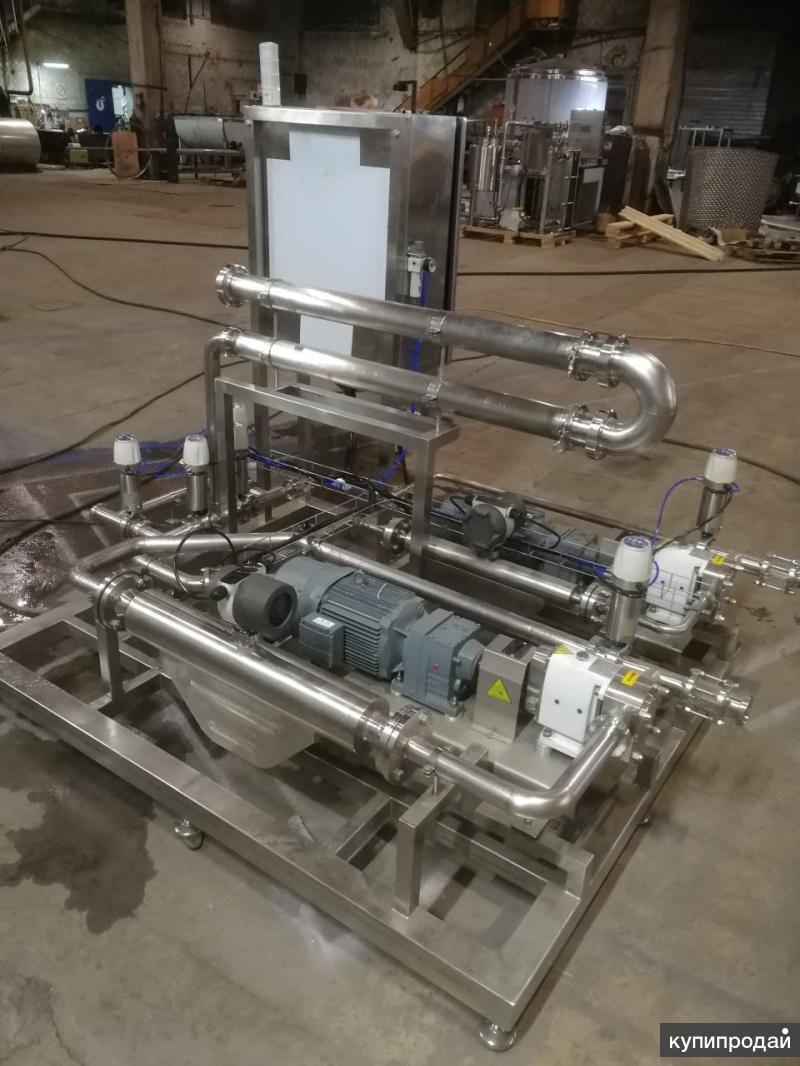

Установка для смешивания джема с йогуртом методом дозирования

Установка предназначена для смешивания в закрытом потоке нескольких пищевых сред: йогуртовой основы и фруктового наполнителя. Установка смешивания используются в технологических линиях производства йогуртов с фруктово-ягодными наполнителями. Принцип действия установок смешивания заключается в подаче в заданных пропорциях различных пищевых продуктов в смесительный трубопровод специальной конструкции, где за счет турбулизации потока происходит процесс их смешивания. Установка предназначена для работы с упаковочными автоматами и/или емкостным оборудованием. Структурная схема установки выглядит следующим образом: Смешиваемые среды подаются роторными насосами с жесткой характеристикой к точке смешения. Точность дозирования достигается поддержанием заданных пределов потоков ингредиентов, путем измерения потока среды высокоточными массовыми (кариолисовыми) расходомерами с относительной погрешностью 0,2%, и регулировки производительности насосов с помощью частотных преобразователей. Далее смесь поступает в смеситель статического типа, внутри которого находятся кавитационные лопатки-завихрители и поэтому проходя через это устройство, смесь интенсивно перемешивается и получается на выходе однородная масса, поступающая в упаковочную машину.
Таким образом процесс дозирования в заданных пропорциях поддерживается автоматически на основе измерения и корректировки реальных потоков продукта исходя из заданного значения в программе. Управление общей производительностью установки по готовому продукту производится от сигнала уровня в буфере фасовочного автомата. В установке применяются пневмоклапаны с дистанционным управлением и наличием обратной связи для полной автоматизации процессов (проталкивание-вытеснение продукта, рабочий режим, проведение автоматической без разборной мойки).
Все элементы управления расположены в шкафу со степенью защиты IP54. Пульт управления изготовлен на базе программируемого логического контроллера SiemensS7 с сенсорной панелью оператора. В состав пульта входят также преобразователи частоты и др. силовая автоматика. Применяемые решения располагают возможностью конфигурации системы для управления установкой как со щита управления, установленного непосредственно на раме, так и удаленно (опция). Мойка установки смешивания предусмотрена без разборным способом от СИП-станции.
