CY14-1B насос аксиально-поршневой

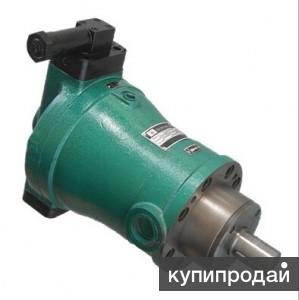

Аксиально-поршневой насос CY14-1BАксиально-поршневой насос CY14-1B оборудован дисковым клапаном и блоком цилиндров. Чтобы уменьшить трение между опорным башмаком поршня и износной шайбой, а также между блоком цилиндров и клапаном насос оснащен системой гидростатического равновесия, что обеспечивает долгий срок службы. Помимо этого, изделие отличается простейшей структурой, высокой производительностью, легкостью и сильной способностью самовсасывания. Данный насос используется в гидравлических системах привода станков, прессового, горно-шахтного и инженерного оборудования. Может выполнять функцию гидромотора при смене дискового клапана.

*CY(CM)14-1B series
Модель Номинальное давление, МПа Номинальный рабочий объем, мл/об Номинальный поток, л/мин Макс. Мощность привода, кВТ Макс. теоретический крутящий момент, Нм Вес, кг
1000об/мин 1500об/мин 1000об/мин 1500об/мин
1.25MCY(M)14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.9
2.5MCY(M)14-1B 31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2
10*CY(M)14-1B 31.5 10 10 15 6.2 9.3 56 16.4-26
13*CY(M)14-1B 31.5 13 13 19.5 8 12 72 16.4-26
16*CY(M)14-1B 31.5 16 16 24 9.9 14.8 89 16.4-26
25*CY(M)14-1B 31.5 25 25 37.5 14.6 22 139 28.4-41
32*CY(M)14-1B 31.5 32 32 48 18.7 28 178 28.4-41
40*CY(M)14-1B 31.5 40 40 60 23.3 35 223 28.4-41
63*CY(M)14-1B 31.5 63 63 94.5 36.8 55 352 56-74
80*CY(M)14-1B 31.5 80 80 120 46.7 70 445 56-74
100*CY(M)14-1B 31.5 100 100 150 58 87.5 557 80-110
125*CY(M)14-1B 31.5 125 125 188 73 109 696 80-110
160*CY(M)14-1B 31.5 160 160 240 93 140 891 138-168
250CY(M)14-1B 31.5 250 250 375 146 218 1392 200-232
Примечание: Гидравлическая мощность должна рассчитываться исходя из реальных условий. Расчетная формула: N=P*Q/(60η)Рекомендуемый размер труб и соединительных деталей
Модель Входной порт (внутренний диаметр) Выходной порт (внутренний деаметр) Дренажный порт (внутренний диаметр)
1.25MCY(M)14-1B Ф13 Ф10 Ф8
2.5MCY(M)14-1B Ф13 Ф10 Ф8
10*CY(M)14-1B Ф16 Ф13 Ф10
13*CY(M)14-1B Ф16 Ф13 Ф10
16*CY(M)14-1B Ф16 Ф13 Ф10
25*CY(M)14-1B Ф28 Ф20 Ф10
32*CY(M)14-1B Ф28 Ф20 Ф14
40*CY(M)14-1B Ф28 Ф20 Ф14
63*CY(M)14-1B Ф34 Ф26 Ф15
80*CY(M)14-1B Ф38 Ф26 Ф15
100*CY(M)14-1B Ф38 Ф34 Ф15
125*CY(M)14-1B Ф55 Ф42 Ф18
160*CY(M)14-1B Ф55 Ф42 Ф18
250CY(M)14-1B Ф64 Ф50 Ф18
